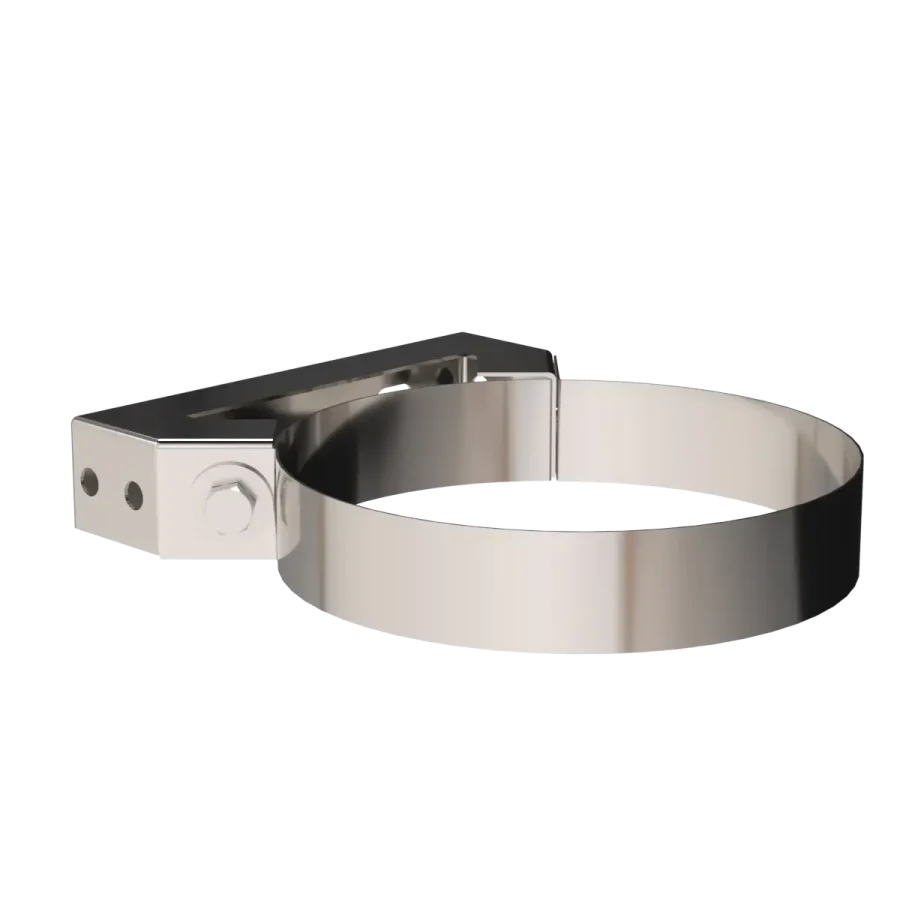

WALL BRACKET, L-50 MM

WALL BRACKET, L-50 MM

WALL BRACKET, L-50 MM

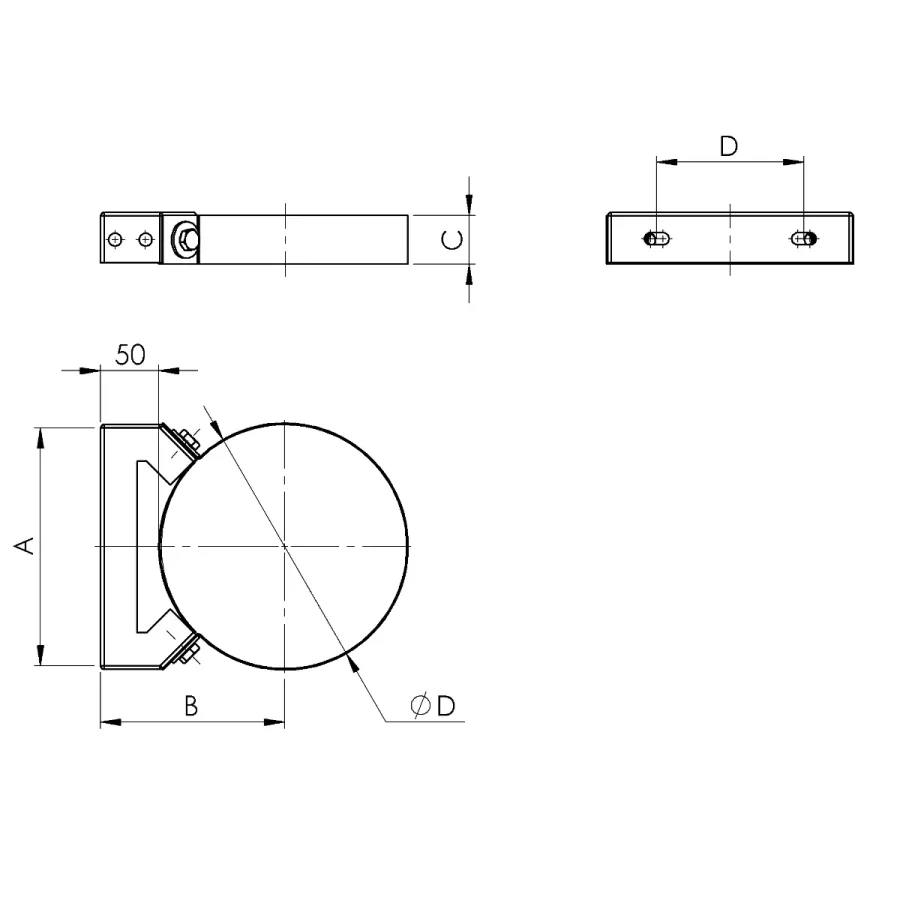

Dimensions
OD	Article No.	A	B	C	D	kilogram
130	9N-4023-0130-050-151-V	184	115	40	114	0,50
150	9N-4023-0150-050-151-V	195	125	40	125	0,50
160	9N-4023-0160-050-151-V	200	130	40	130	0,50
180	9N-4023-0180-050-151-V	211	140	40	141	0,50
200	9N-4023-0200-050-151-V	221	150	40	151	0,60
210	9N-4023-0210-050-151-V	226	155	40	156	0,60
215	9N-4023-0215-050-151-V	229	158	40	159	0,60
230	9N-4023-0230-050-151-V	235	165	40	165	0,60
250	9N-4023-0250-050-151-V	256	175	40	176	0,60
260	9N-4023-0260-050-151-V	266	180	40	186	0,70
280	9N-4023-0280-050-151-V	286	190	40	206	0,70
300	9N-4023-0300-050-151-V	306	200	40	226	0,70
350	9N-4023-0350-050-151-V	304	225	40	224	1,00
400	9N-4023-0400-050-151-V	339	250	50	259	1,00
450	9N-4023-0450-050-151-V	375	275	50	295	1,20
500	9N-4023-0500-050-161-V	410	300	50	330	1,60
550	9N-4023-0550-050-161-V	445	325	50	365	1,70
600	9N-4023-0600-050-161-V	481	350	50	401	1,80
650	9N-4023-0650-050-161-V	516	375	50	436	1,90

3D model: WALL BRACKET, L-50 MM
